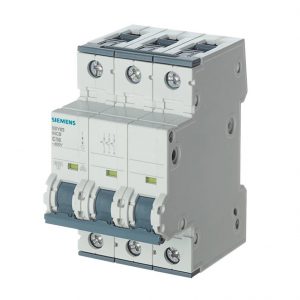

L’interruttore automatico, ovvero interruttore magnetotermico, è un dispositivo di sicurezza in grado di poter interrompere il circuito elettrico in caso di cortocircuito o sovraccarico di corrente.
E’ la soluzione ideale tra l’interruttore termico e il fusibile, con il vantaggio di una maggiore precisione d’intervento e di essere facilmente ripristinabile attraverso l’azione di una leva.
L’interruttore magnetotermico ha due modalità differenti d’intervento: meccanismo di tipo magnetico per l’interruzione da cortocircuito e meccanismo termico per l’interruzione da sovracorrente.
La normativa italiana prevede che venga installato ulteriormente, negli impianti civili attuali ,un interruttore differenziale per ovviare a problemi di dispersione folgorazione.
Come funzione l’interruttore automatico?
Il cortocircuito e il sovraccarico sono due fenomeni ben diversi e pertanto devono essere considerati separatamente.
All’interno di un interruttore magnetotermico devono essere considerati due sezioni distinte in grado di rilevare i due fenomeni fisici.
All’inizio l’interruttore deve essere chiuso agendo sul comando manuale, oppure, come accade nei modelli grandi, per mezzo di motori elettrici.
In questo modo la molla viene caricata e sarà possibile dopo aver rimosso l’ancorina ad aprire il circuito.
La molla scatta in presenza di un guasto e il circuito si apre. La forza rilasciata dalla molla è direttamente proporzionale all’intensità della corrente da interrompere, ovvero il potere di interruzione del dispositivo.
Protezione dal cortocircuito
Questo tipo di guasto si verifica quando vengono a contatto due conduttori di differenti potenziale, provocando un elevatissimo e istantaneo flusso di corrente.
Interviene la parte magnetica dell’interruttore che per mezzo di un solenoide , un relè, rileva il problema.
L’impulso elevato di corrente crea un campo magnetico che attira l’ancorina, la quale apre l’interruttore.
L’intervento è istantaneo, tanto da evitare sollecitazioni termiche e meccaniche ,dannose per le condutture e apparecchiature elettriche.
